JYD-100KV绝缘油介电强度测试仪

产品简介

自动1～6次完成0～100KV升压、保持、搅拌、静放、计算、打印,大屏幕汉显，掉电保持100个实验结果并打印出各次击穿电压值和平均值，显示当前环境温度和湿度、时钟；设RS232接口。

订购热线：021-54361954

在线咨询

产品介绍

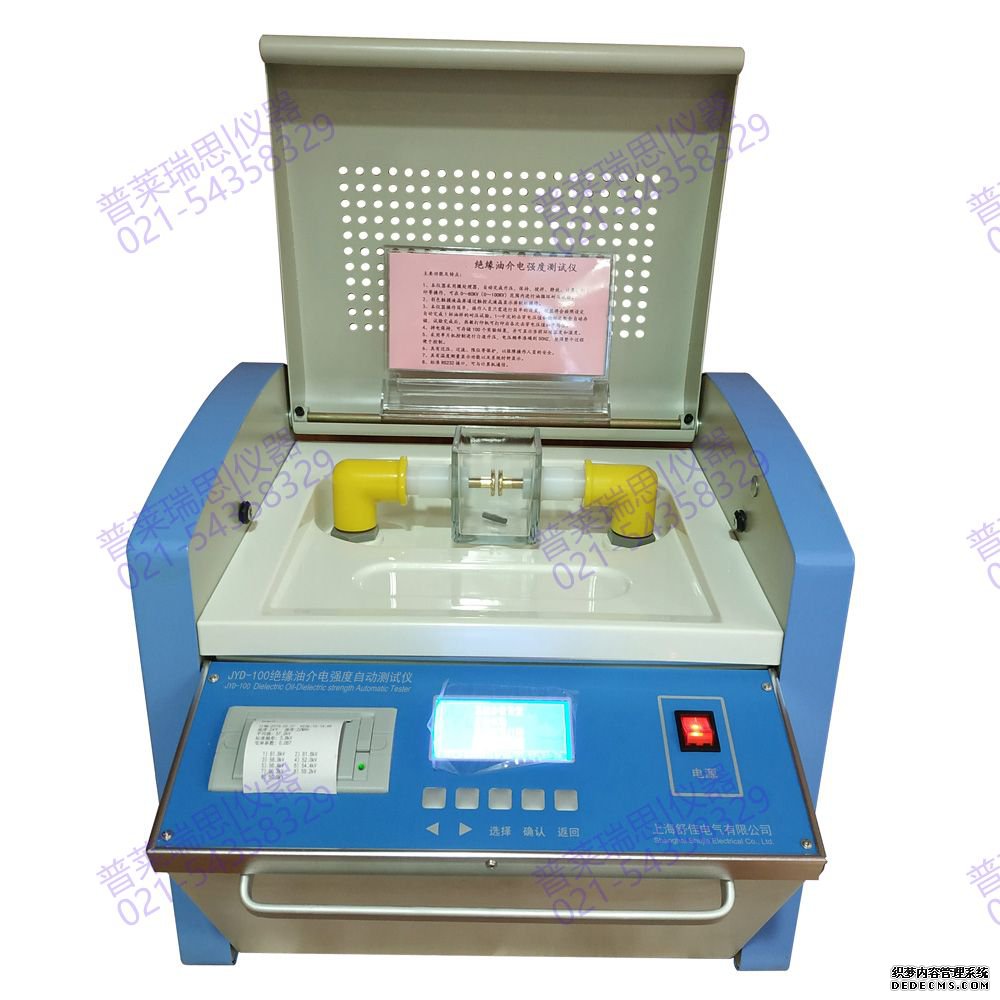

/uploads/allimg/211218/16211IJ4-0.jpg JYD-100KV绝缘油介电强度测试仪自动1～6次完成0～100KV升压、保持、搅拌、静放、计算、打印,大屏幕汉显，掉电保持100个实验结果并打印出各次击穿电压值和平均值，显示当前环境温度和湿度、时钟；设RS232接口。

JYD-100KV绝缘油介电强度测试仪

产品简介：

  JYD-100KV绝缘油介电强度测试仪全自动试油器是依照国际电工委员会标准IEC156《绝缘油介电强度测定法》和国际GB507—86的要求，充分考虑国内外使用者需求的基础上设计的一种新型机型。

    全自动试油器使用数字显示和锁定技术，读数直观，测量准确度高；本机考虑了球形、球盖形、大平板这些国内外使用的标准电极和小间隙的小平板这种非标准电极，使用户一机在手，多种要求均得满足。本机采用特殊工艺，提供特种高强度绝缘变压器，供给0—80KV最大测量范围，且体积小，重量轻；只要标准地线接地可靠则安全得以保证；当油击穿时，过流保护置在0.02秒内自动切断电源；本机安全可靠，能充分满足各种绝缘油介电强度的测定要求。

工作原理：

    全自动试油器是依照国际电工委员会标准IEC156《绝缘油介电强度测定法》和国际GB507—86的要求，充分考虑国内外使用者需求的基础上设计的一种新型机型。

    全自动试油器使用数字显示和锁定技术，读数直观，测量准确度高；本机考虑了球形、球盖形、大平板这些国内外使用的标准电极和小间隙的小平板这种非标准电极，使用户一机在手，多种要求均得满足。本机采用特殊工艺，提供特种高强度绝缘变压器，供给0—80KV最大测量范围，且体积小，重量轻；只要标准地线接地可靠则安全得以保证；当油击穿时，过流保护置在0.02秒内自动切断电源；本机安全可靠，能充分满足各种绝缘油介电强度的测定要求。

工作原理：

    采用交流可逆电机调压器自动均匀升压，当油被击穿时，保护系统自动切断电路，击穿时放电火花小，无明显游离碳产生，连续六次试验，分散性较小，无需在电极之间搅拌，油杯置于封闭的玻璃罩内设有联锁装置，打开杯罩即能自动切断高压电路，无存储电荷，确保人身安全。

产品参数：

1. 测量范围：0—80KV最大范围测量

2. 供电交流电源：但相220V，50Hz

3. 升压速度：2KV/S ±5%

4. 电极形式：球形、球盖形、（大）平板、小平板（小间隙）

5. 电压畸变：<5%

6. 显示精度：±1.5%

7. 电极间隙：小平板：1.25mm,余均为2.5mm

8. 环境条件：温度15—35℃，湿度不大于75%

9. 体积：400×300×300mm

10. 重量：约25kg
